穩壓二極管就是一種穩定電路工作電壓的二極管，由于特殊的內部結構特點，適用反向擊穿的工作狀態，只要限制電流的大小，這種擊穿是非破壞性的，這時盡管通過穩壓二極管的電流在很大范圍內變化，但是穩壓二極管兩端的電壓幾乎不變，保持穩定。其在電路中的用法和普通二極管完全不一樣，具有穩壓功能,而且最大的特點就是反向擊穿時具有穩定的端電壓。

　　穩壓二極管是利用PN結反向擊穿后，其端電壓在一定范圍內不隨反向電流變壓而變化的特性工作的。由下圖可知，穩壓二極管的外形和一些普通二極管相似，其外殼材料主要有玻璃，塑料和金屬等三種，一般小功率的穩壓二極管采用玻璃或者是塑料的封裝，大功率穩壓二極管采用散熱良好的金屬外殼封裝。由于穩壓二極管一般采用硅半導體材料制成，所以也被稱為硅穩壓二極管和硅穩壓管。

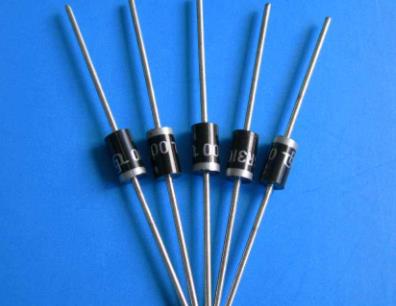

　　穩壓二極管圖片:

　　穩壓二極管參數說明：

　　穩壓二極管主要的用途就是穩壓，所以它的技術參數和普通二極管的參數也是大致相同的，主要有以下5點

　　1.穩定電壓

　　這是指二極管在其穩壓作用的范圍內，其兩端的反向電壓值，通常文成穩壓值。穩壓二極管的穩定電壓值隨其工作電流和溫度的變化而變化，但是這個變化并不是很大的。不同型號的穩壓二極管一般具有不同的穩定電壓，即使同一型號的產品，穩壓值也不可能完全相同，使用時應該根據需要進行選取。

　　2.工作電流

　　器件工作時，通過的反向基礎電流，穩壓二極管的工作電流偏小，穩壓效果就會變差，而電流過大，又會導致管體由于溫度過高而損壞。一般在允許的工作電流范圍內，電流大一些，穩壓效果相對更好一些，只是穩壓二極管要多小勺一部分電能。穩壓二極管和普通二極管的區別在于，它的工作電流是從負極流向正極的，而普通二極管則是從正極流向負極的。

　　3.最大工作電流

　　穩壓二極管能夠允許通過的最大反向電流值。

　　4.最大耗散功率

　　當反向電流通過穩壓二極管，管子本身消耗功率的最大允許值就叫做額定功率。在實際使用時，不允許穩壓二極管消耗的功率超過這個極限值。

　　5.動態電阻

　　穩壓二極管工作時，我們希望在電流變化范圍很大時，所穩定的電壓變化盡量小一些，為了準確反映這一性能，規定把電壓變化量與電流變化量的比值，叫做穩壓二極管的驅動電阻，可見穩壓二極管的動態電阻越小，說明穩壓管的性能越好。由此得出結論，同一個穩壓二極管工作時，動態電阻是發生改變的，電流較大時，動態電阻越小，而工作電流較小的時候，動態電阻反而增大。
